Теплообменники кожухотрубчатые

Кожухотрубчатые теплообменники предназначены для нагрева, охлаждения, конденсации и испарения жидких и газообразных сред в технологических процессах нефтяной, химической, биохимической, нефтехимической и газовой отраслях промышленности.

Наряду со стандартными аппаратами возможно изготовление по индивидуальным техническим проектам.

Заказать звонок Оформить заказ

Технические характеристики

Описание

Опросные листы

Сертификаты

Длина, м	до 12
Диаметр, мм	от 159 до 3200
Толщина стенки, мм	до 300
Масса, т	до 500
Давление в корпусе, МПа	от 0,6 до 32
Температура в корпусе, °C	от минус 70 до 900
Поверхность теплообмена, м2	до 8550

По назначению аппараты делятся на теплообменники, холодильники, конденсаторы и испарители .

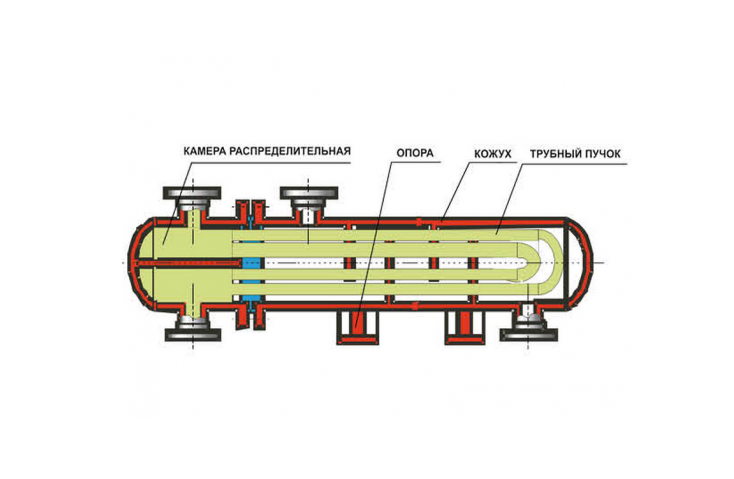

По конструкции: на аппараты с неподвижными трубными решетками (тип Н); с температурным компенсатором на кожухе (тип К); с плавающей головкой (тип П) и с U-образными трубами (тип У).

Теплообменники предназначены для нагрева и охлаждения различных сред с температурой теплообменивающихся сред от −30 до +350 °С (типы ТН и ТК) и от −30 до +450 °С (типы ТП и ТУ).

Холодильники — для охлаждения различных жидких или газообразных сред пресной, морской водой или хладагентами с температурой охлаждаемой среды в кожухе от 0 до +300 °С (типы ХН и ХК) и от 0 до +400 ° С (тип ХП) и температурой охлаждаемой среды в трубах от -20 до +60 °С.

Конденсаторы — для конденсации и охлаждения парообразных сред пресной, морской водой или другими хладагентами с температурой конденсируемой среды в кожухе от 0 до +300 °С (типы КН и КК) и от 0 до +400 °С (тип КП) и температурой охлаждаемой среды в трубах от −20 до +60 °С.

Испарители — для нагрева и испарения различных жидких сред с температурой греющей и испаряемой сред от −30 до +350 °С (типы ИН и ИК) и от −30 до 450 °С (типы ИП и ИУ).

Холодильные конденсаторы (тип КТ) — для сжижения хладагента в аммиачных и углеводородных (пропан, пропилен) холодильных установках общепромышленного назначения, работающих в пределах температур конденсируемого хладагента от 0 до +100 °С, при температуре охлаждающей среды от −20 до +50 °С.

Холодильные испарители (тип ИТ) — для охлаждения воды и растворов давлением до 0,6 МПа (6 кгс/см2) в аммиачных и углеводородных (пропан, пропилен) холодильных установках общепромышленного назначения, работающих в пределах температур насыщения от -40 до +40 °С; жидких технологических сред давлением 1-2,5 МПа (10-25 кгс/см2) в установках, работающих в пределах насыщения от -60 до +40 °С.

Теплообменные аппараты типов П и У применяют при значительной разности температур стенок кожуха и труб, а также в случае необходимости механической чистки трубного пучка снаружи.

Теплообменные аппараты изготавливают:

по расположению — вертикальными (типы Н, К и П) и горизонтальными (типы Н, К, П и У);
по числу ходов в трубном пространстве — одноходовыми (типы Ни К), двуходовыми (типы Н, К, П и У), четыреходовыми (типы Н, К и П) и шестиходовыми (типы Н, К и П);
по компоновке — одинарными и сдвоенными;
по материалу основных узлов и деталей — с деталями трубного и межтрубного пространств из углеродистой или коррозионностойкой стали; с деталями трубного пространства из коррозионностойкой стали, а межтрубного пространства из углеродистой стали; с трубами из латуни или алюминиевомагниевого сплава и деталями межтрубного пространства из углеродистой стали.

ТУ 3612-005-00220302-98
ТУ 3644-006-00220302-99
ТУ 3612-007-00220302-99
ТУ 3612-013-00220302-99
ТУ 3612-014-00220302-99
ТУ 3612-023-00220302-01
ТУ 3612-024-00220302-02
ТУ 26-02-1102-89

Опросный лист 1

DOCX (17.18 КБ)

Сертификат 1	PDF (352.83 КБ)
Сертификат 2	PDF (352.83 КБ)
